普通钢管式空气预热器

产品介绍

空气预热器是利用烟气余热加热锅炉燃烧所需空气的热交换设备。空气预热器一般位于锅炉烟气温度较低的区域，回收了烟气的热量，降低了排烟温度，提高了锅炉热效率；同时燃烧所需空气被预热，提高了燃料与空气的初始温度，强化了燃料的着火和燃烧过程，减少了燃料不完全热损失，进一步提高了锅炉热效率。它的工作原理是：烟气将热量传递给受热面，受热面又将热量交换给空气，使空气得到加热，提高了温度，从而完成热交热，使锅炉排烟温度下降。根据经验，当空气在预热器中温度升高1.5℃时，排烟温度可降低1℃。在锅炉烟道中安装空气预热器后，如果能把空气预热150~160℃．就可以降低排烟温度100~120℃，可将锅炉热效率提高7％~7.5％，可节约燃料11%~12%。

2011年7月9日国家发布的GB 13223-2011《火电厂大气污染物排放标准》更是将锅炉氮氧化物排放量提出了明确要求：2014年7月1日起现有火力发电锅炉、2012年1月1日起新建活力发电锅炉氮氧化物排放量须达到国家标准。这就要求现有火力发电厂须增加脱硝设备。目前降低氮氧化物排放量一般采用以下措施：

1、采用低NOx燃烧技术；

2、SCR（选择性催化还原）技术；

3、SNCR（选择性非催化还原）技术。

加装SCR装置后，催化剂能促进SO2向SO3的转变，而SO3+NH3+H2O生成硫酸氢铵或者硫酸铵。硫酸氢铵在低温段空预器结露，液态的硫酸氢铵具有很强的粘结性，加剧空预器的堵塞级腐蚀。因此对空预器性能的要求更高。

非搪瓷空气预热器系列

非搪瓷空气预热器主要包括：

◆普通钢管式空气预热器

◆考登钢管式空气预热器

◆ND钢管式空气预热器

◆螺旋槽钢管式空气预热器

◆椭圆钢管式空气预热器

◆螺旋翅片钢管式空气预热器。

1、材料构成

◆该型预热器管箱是由许多薄壁钢管与管板组成

◆管子材质通常有：Q215、考登钢09CuPCrNi-A、ND钢、不锈钢

◆管子形状通常有：圆形、椭圆形、螺旋槽管、翅片管

2、结构布置

布置方式项目	卧式布置	立式布置
管子排列方式	错排或顺排	错排或顺排
管子与管板密封方式	耐热填料密封/焊接密封	焊接密封
防磨措施	a、烟气冲刷管子外侧时，迎烟面管子加防护瓦 b、烟气冲刷管子内侧时，烟气入口安装防磨套管，防磨套管形式有：插入式、对接式。防磨套管可仅需内搪瓷

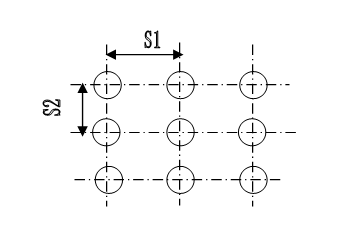

顺列布置

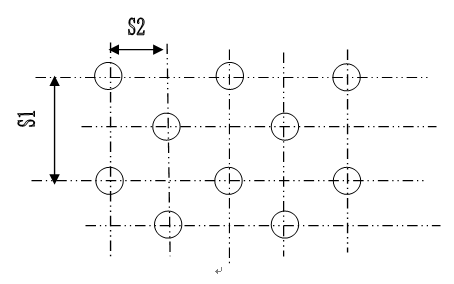

错列布置

3、性能特点

◆按钢管材质

材质	性能	说明
普通钢管	普通钢管适应性强，可安装在各个温段的空气预热器中。
考登钢	a)考登钢管为耐蚀钢，耐腐蚀能力比普通钢管强，通常安装在低温段的空气预热器上
ND钢	a）耐腐蚀能力较强，适应各个温段的空气预热器 b）材料价格高

◆按钢管形状

材质	性能	说明
圆形钢管	适应性较强，空气预热器制作工艺简单，可安装在各个温段的空气预热器中。
椭圆形钢管	a)椭圆形钢管组成的空气预热器通常以长轴方向与烟气流向一致的结构布置，以减小烟气阻力 b）椭圆钢管呈流线型，在烟气冲刷椭圆钢管时，流体分离点后移，减少了管后的漩涡区，有效地减轻了积灰 C)椭圆钢管的传热周长比相同截面的圆管长，管内的热阻小，有利管内介质的传热。
螺旋槽钢管	a)螺旋槽钢管的传热效果比光管好，这是因为，烟气在螺旋槽钢管内（或管外)流动以及空气在螺旋槽钢管外（或管内）流动时，均受到螺旋槽的扰动，强化了管子内、外侧的传热。 b)抗积灰能力比光管式强。烟气在螺旋槽流动时，以旋流状态前进，增加了烟气旋转运动推进力，烟气中挟带的飞灰不易沉积下来，另外再加上搪瓷表面光滑，飞灰就更不易附着。 c)节省钢材：由于螺旋槽钢管传热能力强，可采用较大直径管子制造，实现在换热量不变的情况下，可使锅炉换热器的重量和体积减少，从而节省钢材。
翅片管	a）增加换热面积，传热效果比光管式好； b)抗积灰能力比光管式强，减少了维护工作量； c)烟气阻力小，磨损量降低，使用寿命比光管长； d)降低了排烟温度，提高了热风温度，从而提高了锅炉热效率。

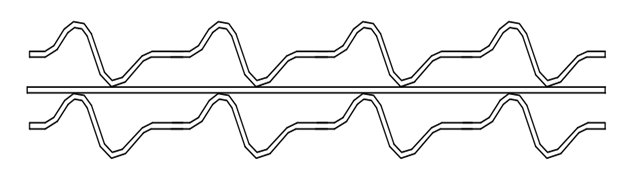

搪瓷波纹板换热元件

回转式空气预热器是电厂大型锅炉上普遍采用的烟气尾端换热装置，与管式空气预热器相比，回转式空气预热器具有结构紧凑、体积小、换热面密度高、整机质量轻、金属耗用量少等特点，适于在大型锅炉上使用。回转式空气预热器中的传热元件主要由金属蓄热元件波纹板构成，波纹板被紧密地放置在转子扇形仓格内，转子以一定的转速旋转，其左右两部分分别为烟气和空气通道。空气侧又分为一次风通道及二次风通道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低；当蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高。如此周而复始地循环，实现烟气与空气的热交换。它不但是电站锅炉的主要部件，而且也是化工、冶金过程中理想的节约能源、提高效率的热交换器。
作为换热元件的波纹板会发生低温腐蚀、堵灰、磨损等现象，特别是在回转式空气预热器的冷端，这种现象更为严重，为解决这个问题，我公司选用了一种新的传热元件----搪瓷波纹板，它具有耐磨损、耐腐蚀、不易积灰、烟气阻力小等特点，由先进的搪瓷波纹板自动化生产线生产，质量可靠。
